3,3 polarização negativa do dever 1/3 do parâmetro 1/4 da movimentação do painel de exposição de V HTN Lcd

3,3 polarização negativa do dever 1/3 do parâmetro 1/4 da movimentação do painel de exposição de V HTN Lcd

Detalhes do produto:

Lugar de origem: DONGGUAN, CHINA
Marca: Fangsheng
Certificação: ISO9001:2015
Número do modelo: FHP2511GP01

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 500
Preço: Negotiation
Detalhes da embalagem: Saco plástico de bolhas + bolha + caixa + caixa da espuma
Tempo de entrega: 3 a 5 dias úteis
Termos de pagamento: T/T, Western Union, paypal
Habilidade da fonte: 200K grupos/mês
Melhor preço Contato

Informação detalhada

Tipo do LCD: Exposição de HTN Lcd Tensão: 3,3 V
Diodo emissor de luz: Branco Modo de exposição: Transmissivo, Transflective
Realçar:

filme azul lcd

,

Exposição de Transflective Lcd

Descrição de produto

7 módulo feito sob encomenda negativo da exposição do Lcd do tamanho do painel de exposição da exposição HTN Lcd do Lcd do segmento



Tipo traseiro do polarizador:
três tipos de polarizador: polarizador da transmissão; polarizador transflective e polarizador reflexivo.
A. Se nenhum luminoso do diodo emissor de luz, escolhe por favor o polarizador reflexivo.
B. Se o luminoso do diodo emissor de luz é necessário, a seguir você pode escolher a transmissão ou o polarizador transflective.
C. o polarizador de Transflective é melhor e caro do que o polarizador da transmissão. Mas o LCD transflective terá um resultado claro uniforme comparado com o polarizador da transmissão. Além disso, quando o luminoso do diodo emissor de luz está, o transflecitve LCD igualmente terá um bom resultado da exposição.
D. Para o polarizador da transmissão, quando é LCD negativo ou luminoso do diodo emissor de luz estiver sempre ligada, a seguir ele é o melhor polarizador da transmissão do uso.

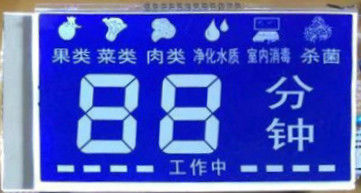

3,3 polarização negativa do dever 1/3 do parâmetro 1/4 da movimentação do painel de exposição de V HTN Lcd 0



Informação básica:

ARTIGO
ÍNDICE
DESCRIÇÃO
1
Tamanho do esboço da exposição
52 (h) * 45 (W) * 1,1 milímetros (T)
2
Tamanho da visão
49 (h) * 40 (W) milímetro
3
Tensão
4.5V
4
Temperatura da operação
-20~70℃

5

Conduza o parâmetro

1/4 de polarização do dever 1/3

6
Luminoso
3pcs conduzido
7
Cor
Branco
8
Relação
Pin





Modo de conexão de LCD.
Como conectar o LCD em seu PWB? Há o tipo quatro de conectores para sua escolha.

1. conector de pino do metal. É maneira muito comum da conexão. Os pinos devem introduzir em furos do PWB e soldá-lo. É muito forte e firme. O luminoso do LCD, do diodo emissor de luz ou o PWB podem ser conectados junto como um módulo do LCD.

2. tira da zebra. Quando é conector da tira da zebra, a seguir a tira da zebra deve estar entre o LCD e PCB.You deve comprimir o LCD e o PWB uniformemente, de modo que a viagem da zebra possa contactar e PWB da continuação com LCD.

Para a conexão, se você deve se certificar de que o LCD e o PWB podem ser comprimidos bem, ou então o LCD não pode ser indicado ou apenas indicado uma divisória.
Mas a tira da zebra é barata.

3. Papel da soldadura térmica. O papel da soldadura térmica é um flexível conecta a maneira. O papel da soldadura térmica pode ser pressão aquecida no LCD e no PWB diretamente. Mas dirija o selo é fácil ser oxidado após alguns anos.

(Circuito impresso flexível) conexão 4.FPC. O conector de FPC é igualmente um flexível conecta a maneira. A qualidade de FPC é muito boa comparada com o papel da soldadura térmica. É uma boa maneira da conexão, mas a carga do preço e do trabalho feito com ferramentas é mais alta.



Padrão da inspeção

Superfície

Inspeção



18

(subordinação)



Exposição positiva do Lcd da exigência:

Defeituoso Punctiform (Lcd com sujo

pontos, paster com pontos sujos, vidro

dano de superfície, dano do polarizador

(após o paster é visual)

Φ= (L +W)/2

L=Length

W=Width

Inspeção

Padrão

moldedo ≤10

molde 11~30

molde 31~80

>molde 80

φ≤0.1mm

Ignorado

Ignorado

Ignorado

Ignorado

0.1mm<>

3 3 2 2

0.2mm<>

1 1 0 0

0.25mm<>

0 0 0 0

0.3mm<>

0 0 0 0

0.10mm<>

3 3 2 2

Nota:

1. 0.15mm5mm<>, o estado acima dos defeitos pode ser ignorado quando é fora da área de V/A.

Há um assunto especial do estado ao pedido do cliente ou uma amostra assinada

Exposição negativa do Lcd da exigência:

Defeituoso Punctiform (Lcd com sujo

pontos, paster com pontos sujos, vidro

dano de superfície, dano do polarizador

(após o paster é visual)

Φ= (L +W)/2

L=Length

W=Width



Inspeção

Padrão

moldedo ≤10 molde 11~30 molde 31~80 >molde 80

φ≤0.1mm

6 5 4

3

0.1mm<>

3 3 2 1

0.2mm<>

0 0 0 0

0.25mm<>

0 0 0 0

0.10mm<>

6 5 4 3

Nota:

1. 0.1mm5mm<>, o estado acima dos defeitos pode ser ignorado quando é fora da área de V/A.

2. Há um assunto especial do estado ao pedido do cliente ou uma amostra assinada
