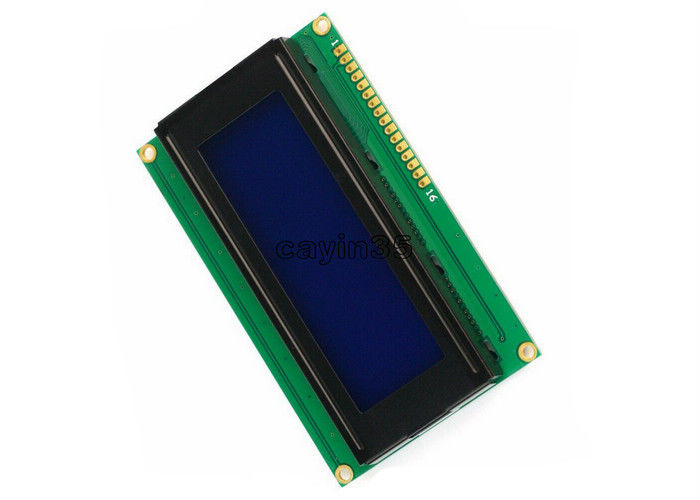

2004 204 azuis Blacklight do controlador de IC do módulo da exposição do LCD da matriz de ponto de 20 x 4 caráteres
Detalhes do produto:
Lugar de origem: | DONGGUAN, CHINA |
Marca: | Fangsheng |
Certificação: | ISO9001:2015 |

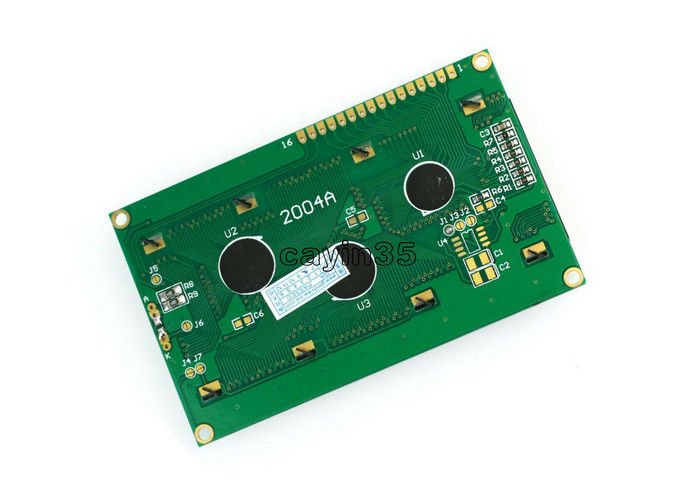

Número do modelo: | COB 2004A |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 500 |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Saco plástico de bolhas + bolha + caixa + caixa da espuma |
Tempo de entrega: | 3 a 5 dias úteis |
Termos de pagamento: | T/T, Western Union, paypal |
Habilidade da fonte: | 200K grupos/mês |
Informação detalhada |
|||
Matriz de pontos: | 20 * 4 pontos | tensão: | 5.0V |
---|---|---|---|
Tipo do LCD: | STN lcd | Modo de exposição: | transmissivo |
Realçar: | Exposição de matriz do ponto do Lcd,módulo da exposição do lcd da cor |
Descrição de produto

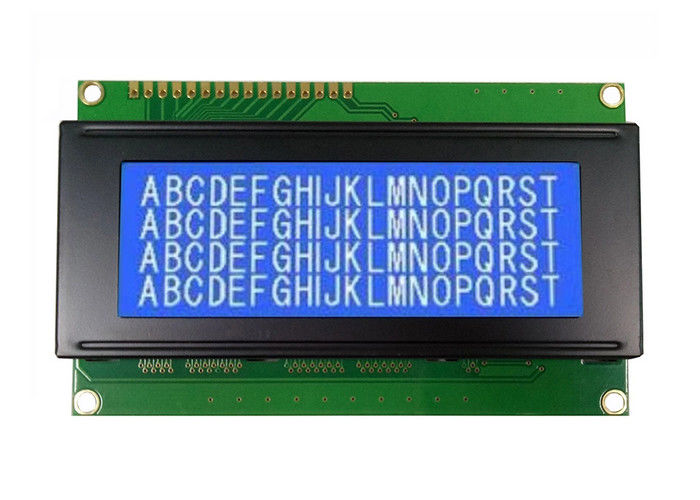

azul Blacklight do controlador de IC do módulo da exposição do LCD do caráter 2004 204 20x4
A. informação básica:
2. O módulo pode facilmente ser conectado com um MCU.
3. Formato de exposição: 20 caráteres x 4 linhas.
4. É fantástico para Arduino baseou o projeto.
5. Tensão de fonte: 5V.
6. Módulo de série inteiramente montado e testado do LCD 20x4.
7. Texto branco, luminoso azul.
8. Relação análoga.
9. Tamanho: 98 x 60 x 12mm.
ARTIGO
|
ÍNDICE
|
DESCRIÇÃO
|
1
|
Tamanho do esboço da exposição
|
98 (h) * 55 (W) * 3,55 milímetros (T)
|
2
|
Tamanho da visão |
70,4 (h) * 20,8 (W) milímetro
|
3
|
Tensão
|
3,3 V, 5.0V
|
4
|
Temperatura da operação
|
-20~70℃
|
5
|
Conduza o parâmetro
|
Dever 1/16, 1 diagonal/5 |
6
|
Luminoso
|
Branco conduzido
|
7
|
Cor
|
Azul ou verde-amarelo |
8
|
Conduza IC
|
ST7920
|
B. especificação da exposição:
C. diagrama da estrutura:
Pin NÃO.
|
Símbolo
|
Função
|
Observação | |
1 |
Vss
|
Fonte de alimentação
|
0V
|
|
2 |
Vdd
|
+5V | ||
3 |
Vo
|
Para o LCD
|
Variável
|
|
4 |
RS
|
Registro seleto (H: Dados L: Instrução
|
||
5 |
R/W
|
L: MPU a LCM H: LCM ao MPU
|
||
6 |
E
|
Permita
|
||
7 |
DB0
|
Bocado de dados 0
|
||
8 |
DB1
|
Bocado de dados 1
|
||
9 |
DB2
|
Bocado de dados 2
|
||
10 |
DB3
|
Bocado de dados 3
|
||
11 |
DB4
|
Bocado de dados 4
|
||
12 |
DB5
|
Bocado de dados 5
|
||
13 |
DB6
|
Bocado de dados 6
|
||
14 |
DB7
|
Bocado de dados 7
|
||
15 |
A
|
Ânodo da unidade do diodo emissor de luz
|
||
16 | K |
Cátodo da unidade do diodo emissor de luz
|
