Lugar de origem:
DONGGUAN, CHINA
Marca:
Fangsheng
Certificação:
ISO9001:2015
Número do modelo:
TFT2806N03JPY-14P
Vídeo
Vídeo
Vídeo

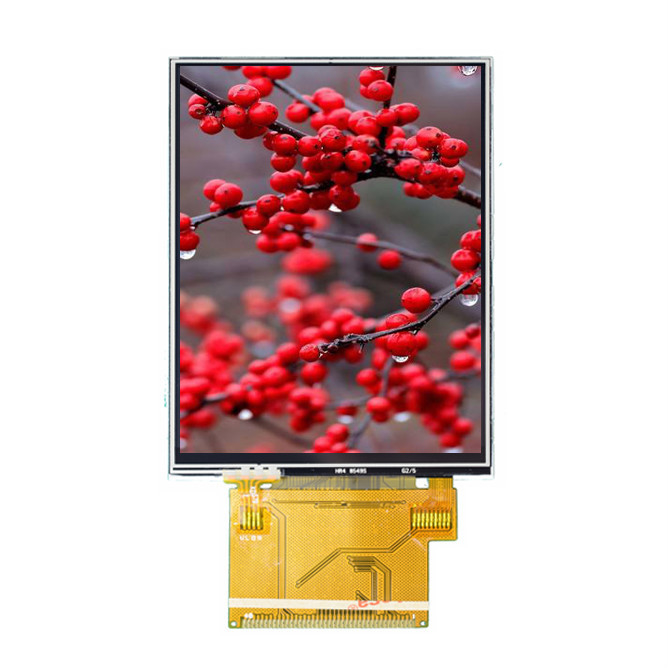

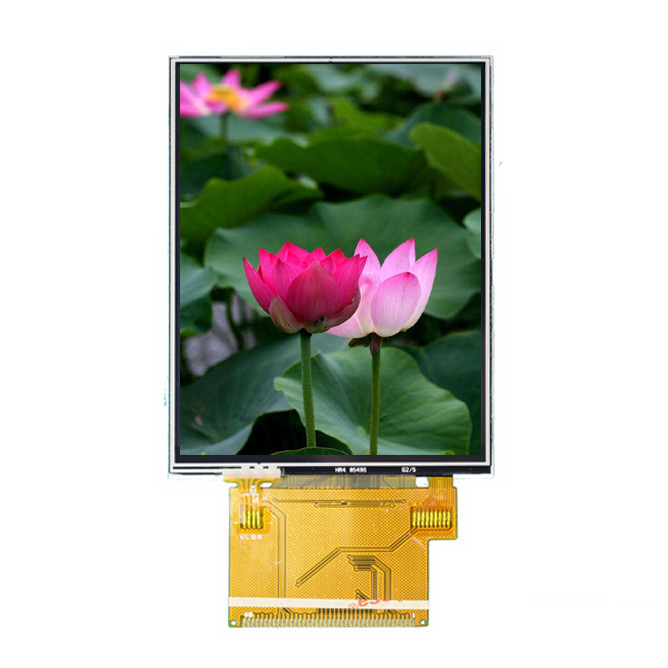

Definição do tela táctil do módulo de TFT Lcd de 2,8 polegadas módulo da exposição da relação de 240 * de 320 Dots Matrix SPI
A. Especificação:
|
Artigo
|
Índices
|
Descrição
|
|
1
|
Nome do produto
|
2,8 módulo de TFT 240RGB x 320 Lcd da polegada
|
|
2
|
Tamanho do módulo
|
50 milímetros * 69,20 milímetros * 2,30 milímetros T
|
|
3
|
Definição
|
240 * 320
|
|
4
|
Relação
|
SPI
|
|
5
|
Tipo do Toque-painel
|
RESISTIVE ou SEM, CAPACTIVE
|
|
6
|
Tipo de relação
|
16 MCU mordidos
|
|
7
|
Cores
|
65K
|
|
8
|
Controlador/motorista
|
ST7789V
|
| 9 | Fonte luminosa | 4 diodos emissores de luz brancos paralelamente |
Nossa vantagem:
1 . Preço direto da fábrica.
2 . Boa qualidade.
3. transporte rápido no prazo de 5 dias.
4. Para estoques, nenhum moq, aprovação 1pc. boa vinda da ordem pequena.
5. pagamento em linha.
6. apoio um reembolso de 7 dias.
7. Após serviços de vendas 24 horas/7 dias
Nossos certificados:
1. GB/T19001-2016 idt ISO9001: 2015
2. CE & ROHS
3. GV da exposição do LCD
TFT2806N03JPY-14P é módulo do Lcd de 240 * 320 pontos com relação de SPI.
B. Produto Aplicação:
C. Estrutura Diagrama:
Definição dos pinos:
Os produtos alistam
| Artigo | Polegada do tamanho | Dot Format | A.A. (milímetro) | Tamanho do esboço (milímetros) |
Contraste (Cr) |
Luminoso | Brilho | Relação | Painel | Controlador | Painel de toque | ângulo de visão | comentários |
| 1 | 1,44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 | 10pin |
| 2 | 1,77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | paralela 8bits | CPT | ST7735S | CPT | 6:00 | 20pin |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | paralela 8bits | HSD | ILI9225G | - | 12:00 | 20pin |
| 4 | 2,3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | 6:00 | 14pin | |
| 5 | 2,36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RGB | CPT | OTA5182A | 6:00 | 40pin | |
| 6 | 2,4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | paralela 8bits80 | CMO | ILI9341V | RTP | 6:00 | 37pin |
| 7 | 2,7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RGB | CPT | ILI9341V | RTP | 3:00 | 40pins |
| 8 | 2,83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | paralela 8/16bits | TM | ILI9341V | 6:00 |
37pin, vendeu |
|
| 9 | 3,5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18bits RGB+SPI | HSD | ST7796S | RTP | 6:00 |
45pin, tipo do conector |
| 10 | 4,3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24bits RGB | CMO | HX8257A - C | com RTP/CTP | 6/IPS | conector 40pin |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | 24bits RGB | TM | HX8664B+ | com RTP/CTP |
12:00 /IPS |
40pin |
| 12 | 5,7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18bits RGB | CMO | HX8250A+ | com RTP/CTP | 6/IPS | 40pin |
| 13 | 6,2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24bits RGB | HSD |
ILI6123H+ ILI5480 |
com RTP/CTP | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24bits RGB | Innolux |
HX8264+ HX8664, X8282 |
com RTP/CTP |
12:00 /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24bits RGB | Innolux | TBD | com RTP/CTP |
12:00/ IPS |
50pin |
| 16 | 10,1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
com RTP/CTP |
12:00 /IPS |
conector 40pin |
Fangsheng é uma empresa da alto-tecnologia que especializa-se no R&D, na produção e nas vendas do LCD e do LCM desde 2001. Nossa empresa vangloria-se de uma equipe profissional com anos de experiência na tecnologia do LCD, e estabeleceu uma qualidade perfeita e um sistema de gestão. Nós não pouparemos nenhum esforço na inovação e na fabricação magra.
Informações da empresa:
| Artigo | Construção & informação da capacidade | Observação | ||
| 1 | Endereço & Conctactor | Na construção 2, parque industrial de BaiDai, estrada de ChangPing, cidade de DaoJiao, Dongguan, Guangdong, P.R. China |
Contato: fssales04@fsdzlcd.com M/Whatsapp//Wechat: 86-134 1284 8038 Skype+86 189 2546 1855 Telefone: +86 769 22705392-815 Fax: +86 769 22705825 |
|
| 2 | Pessoal | Trabalhos indiretos de Direct+ | +120 | |
| 3 | Construção 1 | Escritório, fábrica, armazém | ² de 4,100M | ² do total 5,000M |
| 4 | Construção 2 | Dormitório | ² de 913M | |
| 5 | Capacidade do produto | * desenho de LCM: 2-7 dias * amostra de LCM: 3-6 semanas * prazo de execução para o *Production maciço: 4 - 8 semanas * tampão de LCM: 30K/D * tampão do BL: 30K/D * tampão do CTP: 3K/D |
||
| 6 | Linha de produção | * linhas de produção automáticas * linhas de produção semiautomáticas * cadeias de fabricação semiautomáticas do luminoso * cadeia de fabricação capacitiva do painel do toque * ligação ótica de TFT&CTP |
||
Envie a sua consulta directamente para nós
