Exposições exteriores completas do LCD do ângulo de visão, módulo flexível da exposição do LCD do quadrado do Ips

Exposições exteriores completas do LCD do ângulo de visão, módulo flexível da exposição do LCD do quadrado do Ips

Detalhes do produto:

Lugar de origem: DONGGUAN, CHINA
Marca: Fangsheng
Certificação: ISO9001:2015
Número do modelo: FS013QQV01TL

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 50
Preço: Negotiation
Detalhes da embalagem: Saco plástico de bolhas + bolha + caixa + caixa da espuma
Tempo de entrega: 3 a 5 dias úteis
Termos de pagamento: T/T, Western Union, paypal
Habilidade da fonte: 200K grupos/mês
Melhor preço Contato

Informação detalhada

definição: 240 (RGB) * 240 Tamanho: 1,3 polegadas
Sentido de vista: 6 horas Modo de TFT: TFT, transmissivo
Realçar:

visualização ótica de tela táctil do tft

,

Painel de TFT LCD

,

Exposições exteriores completas do LCD do ângulo de vista

Descrição de produto

1,3 módulos flexíveis completos do Ips Tft Lcd do quadrado do ângulo de visão da relação de MCU da polegada 240 * 240


A. Especificação:


ARTIGO
ÍNDICE
DESCRIÇÃO
1
Indique o siz do esboço
26 (W) × 1,9 DO × 29,22 (H) (T)
2
Tamanho do VA 23,4 (W) × 23,4 (h)
3
Definição
240RGB * 240
4
Sentido de vista:
TUDO
5
Relação
3 fios SPI
6
Tipo da tecnologia
Um-si TFT

7
Cor

262K

8
Controlador IC
ST7789V

Nossa vantagem:
1 . Preço direto da fábrica.
2. boa qualidade.
3. transporte rápido no prazo de 5 dias.
4. Para estoques, nenhum moq, aprovação 1pc. boa vinda da ordem pequena.
5. pagamento em linha.
6. apoio um reembolso de 7 dias.
7. Após serviços de vendas 24 horas/7 dias



Nossos certificados:
1. GB/T19001-2016 idt ISO9001: 2015
2. CE & ROHS
3. GV da exposição do LCD


FS013QQV01TL é painel de EXPOSIÇÃO quadrado de TFT LCD do sentido de uma visão de 240 * 240 ips com relação de SPI de 3 fios. Nós apoiamos a personalização que accordding a seus artigos.

B. Produto Detalhe:

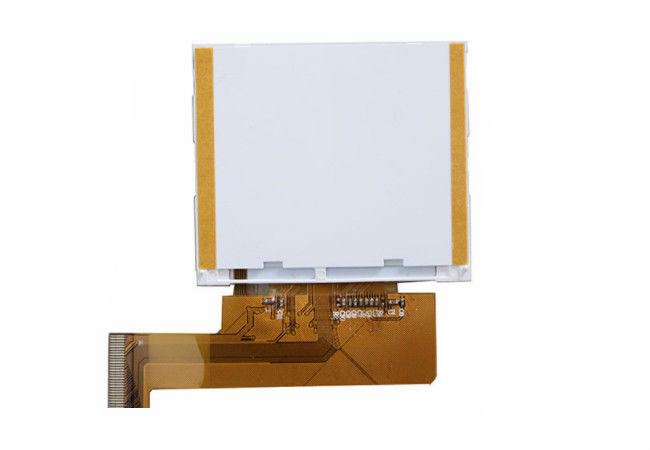

Exposições exteriores completas do LCD do ângulo de visão, módulo flexível da exposição do LCD do quadrado do Ips 0

CONEXÕES DE PIN DA RELAÇÃO

Pin.No Símbolo Função
1 LEDK negativo claro traseiro da fonte de alimentação
2 LEDK negativo claro traseiro da fonte de alimentação
3 Terra Terra
4 Terra Terra
5 FMARK O sinal de rasgo do efeito é usado sincronizar MCU
    para quadro a escrita da memória
6 SDA Pino da entrada de dados de série
7 WR Segunda pista dos dados na relação ial da pista s de 2 dados
8 LCC Pino de série da entrada de pulso de disparo
9 CS entrada seleta do ignal da microplaqueta
10 RESTAURAÇÃO Um p restaurado n
11 IOVCC18 fonte de alimentação (1.8/+2.8)
12 IOVCC18 fonte do prisioneiro de guerra r (1.8/+2.8)
13 VCC28 Fonte do prisioneiro de guerra r (+2,8)
14 VCC28 Fonte de alimentação (+2,8)
15 Terra Terra
16 Terra Terra
17 NC Nenhum conecte
18 NC Nenhum conecte
19 NC Nenhum conecte
20 NC Nenhum conecte
21 NC Nenhum conecte
22 NC Nenhum conecte
23 LEDA Positivo claro traseiro da fonte de alimentação
24 LEDA Positivo claro traseiro da fonte de alimentação

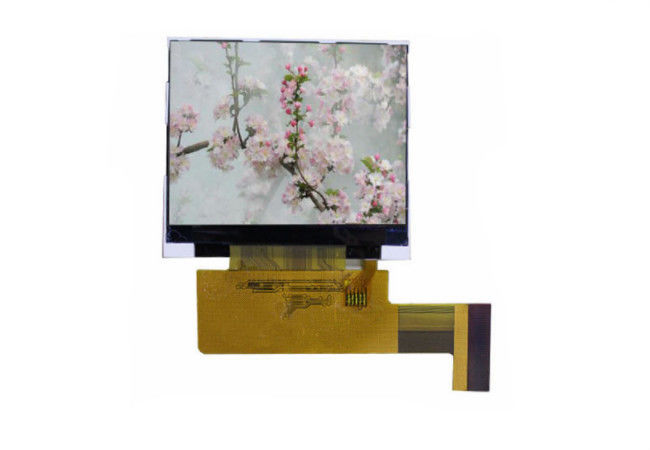

Exposições exteriores completas do LCD do ângulo de visão, módulo flexível da exposição do LCD do quadrado do Ips 1

FS130A2402TL é um módulo ativo do LCD da matriz da cor que incorpora o silicone amorfo TFT (transistor de filme fino). Iscomposed de um painel de TFT LCD da cor, do motorista IC, do FPC e de uma unidade clara traseira. A área de exposição do módulo contém os pixéis 240x 240 e pode indicar até as cores 262K. Este produto concorda com o environmentalcriterion de RoHS.

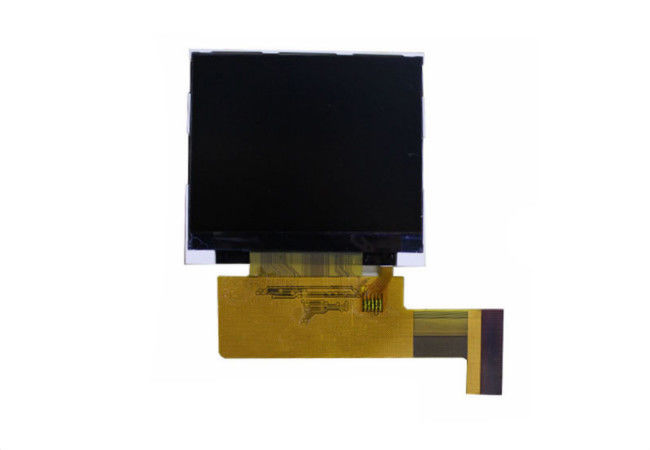

Exposições exteriores completas do LCD do ângulo de visão, módulo flexível da exposição do LCD do quadrado do Ips 2

Condições da inspeção

Circunstâncias ambientais

As condições ambientais para a inspeção serão como segue

Temperatura ambiente: 20±3°C

Umidade: 65±20%RH

A inspeção visual externo

Com uma única lâmpada fluorescente de 20 watts como o sou claro c, o ction do insp estava na distância de 30cm ou em mais do LCD ao inspetor.



C. Estrutura Diagrama:
  Exposições exteriores completas do LCD do ângulo de visão, módulo flexível da exposição do LCD do quadrado do Ips 3
Fangsheng é uma empresa da alto-tecnologia que especializa-se no R&D, na produção e nas vendas do LCD e do LCM desde 2001. Nossa empresa vangloria-se de uma equipe profissional com anos de experiência na tecnologia do LCD, e estabeleceu uma qualidade perfeita e um sistema de gestão. Nós não pouparemos nenhum esforço na inovação e na fabricação magra.
